Exporteren en printen

Het exportmenu

De standaardpapiermaat volgt het land: Letter voor de Verenigde Staten, A4 voor andere landen. In het PDF-venster kun je zelf een ander formaat kiezen.

Alles staat onder Exporteren bovenin.

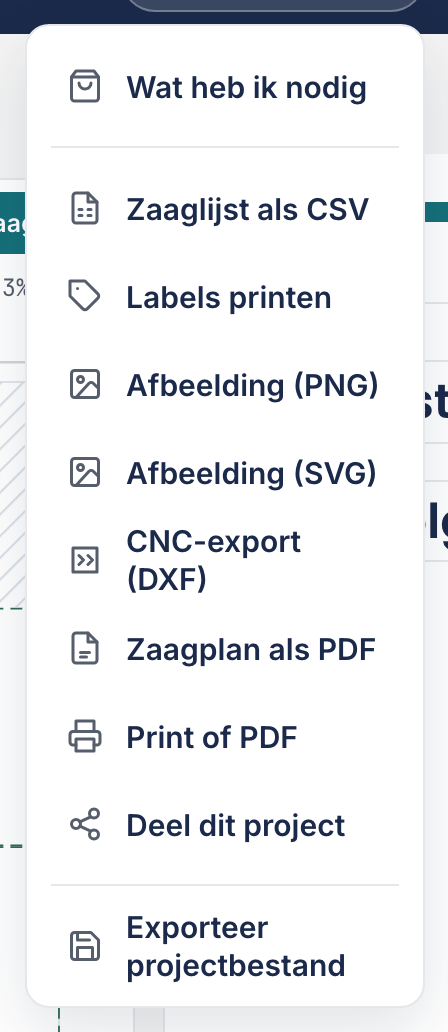

Bovenaan staan Zaagplan als PDF, Printen, Labels printen, Wat heb ik nodig en de bouwmarktlijst. Bij iedere actie staat waar hij op slaat: Hele project, Plaatmateriaal, Afkorten of Kastontwerp. Printen volgt het tabblad waarop je staat; de PDF en etiketten kunnen het hele project bevatten.

Onder Andere formaten staan CSV, PNG, SVG, DXF, STEP, deellink en projectbestand. Bestandsformaten zijn gegroepeerd per inhoud; de groep van je huidige tabblad staat eerst. Onder iedere actie staat welke inhoud je krijgt. Je hoeft niet van tabblad te wisselen.

3D-model (STEP) voor werkplaats en CAD

Onder Kastontwerp in het Export-menu staat 3D-model (STEP). Je krijgt één STEP-bestand met je hele kast (of kastenrij): elke plaat als massief onderdeel op eindmaat met kantenband en op echte dikte, in de dichte stand. Elk onderdeel heet zoals in de zaaglijst, met kastletter en nummer vooraan, en heeft het materiaal en de kleur van je ontwerp.

De gaten en groeven die de bouwhandleiding berekent, staan erin als echte uitsparing: deuvels, excenters, plankdragers, potscharnieren, montageplaten, geleiderschroeven en groeven voor achterwand, ladebodem en schuifdeuren. Wat er niet als gat in kan (bijvoorbeeld schuine pocket holes), noemt het venster na de download; dat staat wel in de bouwhandleiding. Beslag zit er niet in.

Na de download zie je wat erin zit en wat je een werkplaats nog doorgeeft. Met Zaaglijst voor de werkplaats (CSV) krijg je een lijst met dezelfde namen, maten, aantallen, kantenband per zijde en nerfrichting, in het formaat dat werkplaatsen inlezen. Met Bouwhandleiding (pdf) open je de bouwhandleiding om mee te sturen.

Het hele project gaat onzichtbaar mee in het bestand. Lees je de STEP in met Project laden, dan staat je kast er weer precies zoals hij was. Een STEP uit een ander programma kan geen kast worden; de platen kun je dan wel inlezen met Onderdelen uit 3D-model.

De PDF samenstellen

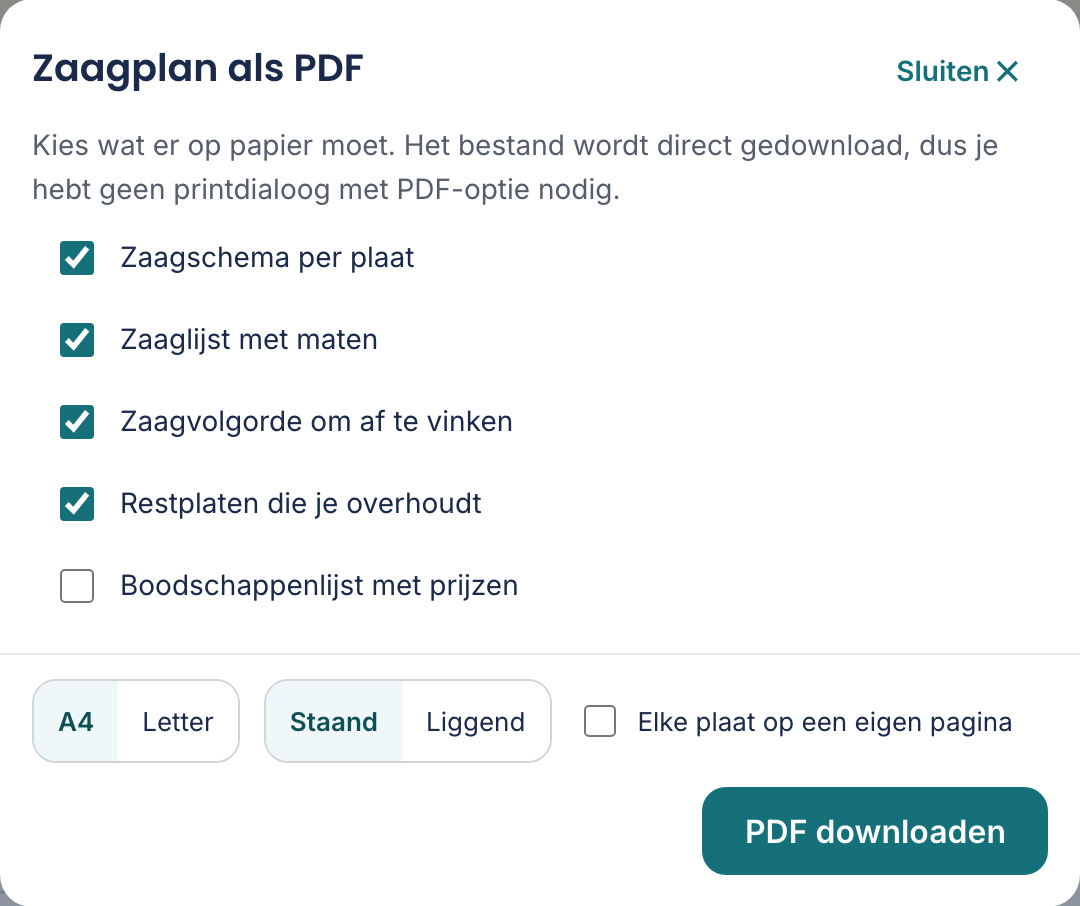

Kies wat er op papier moet. Het bestand wordt direct gedownload, dus je hebt geen printdialoog met PDF-optie nodig.

Je vinkt zelf aan wat erop moet. Er staat alleen wat je project ook heeft: zonder platen zie je de plaatvinkjes niet, zonder balken de staafvinkjes niet.

Zaagschema per plaat

De tekening, per plaat. De kern van het document.

Zaaglijst met maten

Alle stukken met hun maten, om na te meten. Heb je beide helften, dan krijg je twee tabellen: één voor de platen en één voor het werk op lengte.

Zaagvolgorde om af te vinken

De zaagvolgorde met vakjes, om af te vinken terwijl je zaagt.

Restplaten die je overhoudt

Wat je overhoudt. Handig om te weten wat er straks je schuur in gaat.

Boodschappenlijst met prijzen

De boodschappenlijst met richtprijzen. Zie Wat heb ik nodig.

Zaagschema per staaf

De tekening per staaf: waar elk stuk uit je balk of lat komt. Verschijnt zodra je werk op lengte hebt.

Zaagvolgorde staven

De zaagmaten per staaf, op volgorde en met vakjes. De maat is de afstand vanaf het begin van de staaf, dus met kerf en kopse trim erin.

Aanzicht van de kast

Het aanzicht van je kast, als je die hebt ontworpen.

Papierformaat

A4 of Letter, met Staand of Liggend. Liggend geeft een breed zaagschema meer ruimte.

Elke plaat op een eigen pagina

Elke plaat op een eigen vel. Prettig als je de vellen naast de zaag legt.

Klaar? PDF downloaden. Het bestand wordt direct gedownload; je hebt dus geen printvenster met PDF-optie nodig.
