Voorbeeldprojecten

Een voorbeeld openen

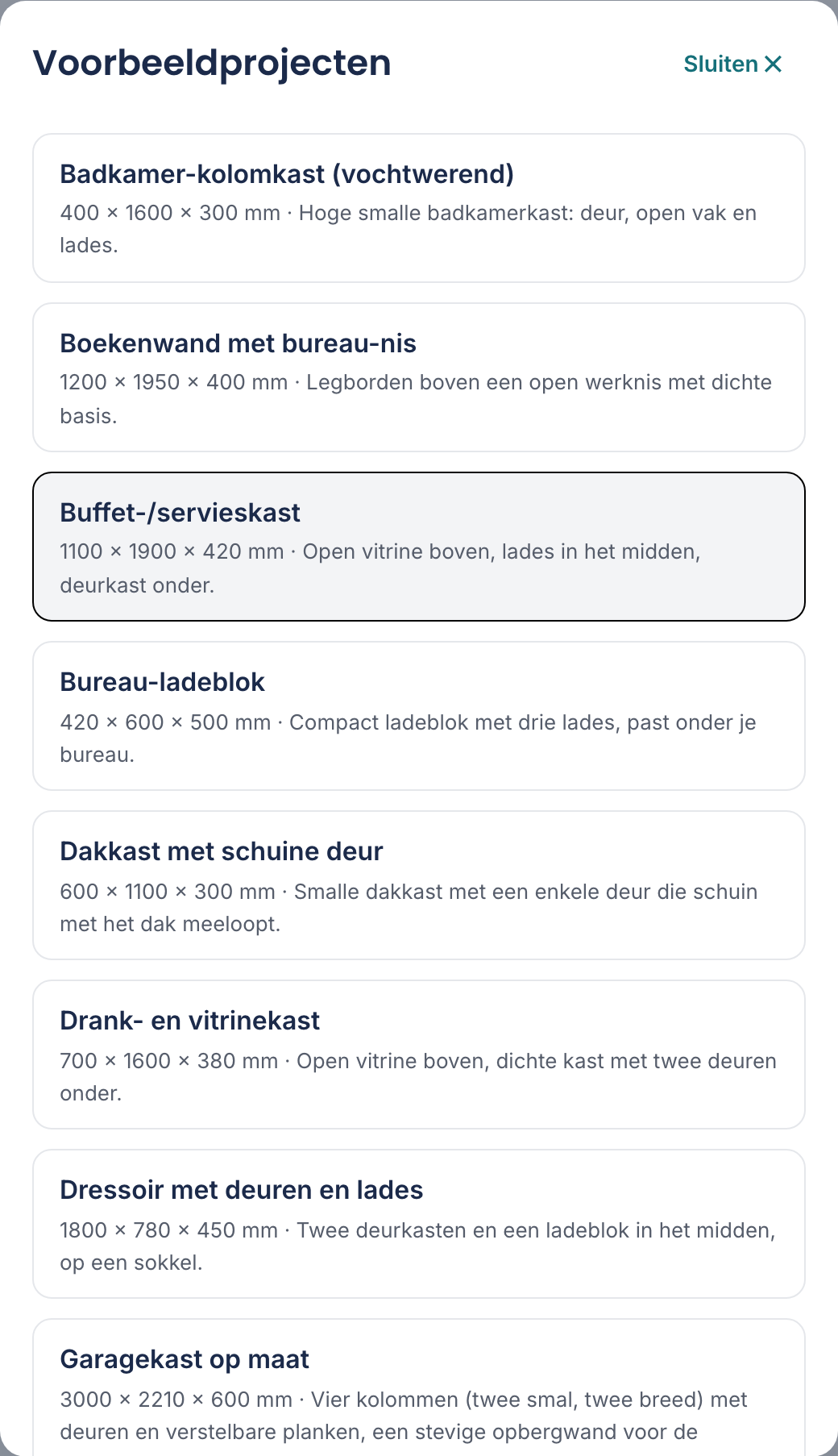

Kies Voorbeeldprojecten in het menu achter de projectnaam. Je krijgt een galerij met uitgewerkte kasten: van Tv- en mediawand en Garagekast op maat tot Wastafelmeubel (vochtwerend) en Kinderboekenkast.

Eén voorbeeld is geen kast: Regelwerk schuurwand bestaat alleen uit balken en opent daarom op het tabblad Afkorten. Gebruik dat als je wilt zien hoe afkorten werkt.

Klik er een aan en je hebt een compleet project: de kast is ontworpen, de onderdelen staan er, de platen zijn gekozen en het zaagschema ligt klaar.

Naar je eigen maten

Een voorbeeld is een startpunt, geen sjabloon dat vastligt. Ga naar het tabblad Kastontwerp, verander de hoogte, breedte en diepte naar de ruimte die jij hebt, en de hele onderdelenlijst loopt mee.

Ook de indeling mag je omgooien: vakken toevoegen, deuren weghalen, laden erbij. Zie De kastontwerper.

Eén voorbeeld ligt wel grotendeels vast: Hoekkast met verborgen uittrek. Kast A is een hoekkast met in de dode hoek een verborgen uittrek en een voorste uittrek die eraan hangt; kast B staat haaks ervoor; dat mag elke kast zijn, met deuren, laden of een uittrek. De maten van A volgen uit dat mechanisme: de hoogte en de plaatdikte kies je zelf, breedte en diepte volgen uit de maten van de buurkasten en staan vast met een slotje. Een dikkere of dunnere plaat maakt A breder of smaller, want de voorste uittrek houdt zijn breedte. De zaaglijst, de geleiders in Wat heb ik nodig en de 3D kloppen al. De bouwhandleiding van A beschrijft de hele hoek: eerst het beslag op bodem en blad, dan de romp, de korte wand met de lijst erop, de verborgen en de voorste uittrek op de werkbank, en pas daarna het inschuiven en inhangen, met de muurankers als laatste stap.

Twee voorbeelden zijn wasmachinekasten: Dubbele wasmachinekast (wasmachine en droger naast elkaar, elk op een draagblad met een uittrekplank en een lade eronder) en Wasmachine en droger op elkaar (de wasmachine op de vloer, een uittrekplank en de droger op een draagblad erboven). De machinevakken, draagbladen en uittrekplanken pas je aan zoals elk ander vak; de controles letten op de maten die een machine nodig heeft. Op cutlistlab in de Verenigde Staten staat er een derde in de galerij, Wasmachinekast voor 27 inch (VS), in duimen voor voorladers van 27 inch.

Twee voorbeelden laten functies zien die je in een gewoon sjabloon zelf aanzet. Apothekerskast keuken 30 cm is een keukenonderkast van 30 cm breed met één apothekersuittrek; de uittrek staat als gekoppelde kast A1 in de kastenrij, met zijn eigen zaaglijst en bouwstappen. Werkbankkast met lades is een onderkast voor een doorlopend werkblad: vier laden op het 32-mm-raster, bovenregels in plaats van een dicht blad en een sokkel die 60 mm terugligt. Beide openen ook vanuit de galerij van de kastontwerper.

Het 3D-aanzicht van kast A opent met de hoek open: de voorste uittrek (blauw) staat naar voren en opzij, en heeft de verborgen uittrek (amber) mee uit de hoek genomen; hun nummers hebben dezelfde kleur. Bewerk je in een kastenrij een andere kast, dan staat de hoekkast ernaast in 3D dicht. De laden van de verborgen uittrek staan er dan nog in: Open alles schuift ze naar voren, Sluit alles schuift eerst de laden terug en daarna de hoek dicht, zodat je de kast ziet zoals hij in de kamer staat. Een tik op het front van de voorste uittrek opent of sluit de hoek, zoals een tik op elk front. In de onderdelen, de zaaglijst en de stuklijst van de bouwhandleiding staan hun delen onder een eigen kopje, Verborgen uittrek en Voorste uittrek, met hetzelfde kleurvakje. In het vooraanzicht staat de verborgen uittrek gestreept achter de korte wand, met zijn breedte en zijn laden of legborden, en de legborden van de voorste uittrek gestreept over het front; een ander aantal zie je daar meteen. In de zijbalk staat de groep Hoekkast. Daarin kies je ook Gestapeld, als er een kast op of onder staat (het front wordt aan die kant 1,5 mm korter), en Voorste uittrek, kant naar de hoek, open of dicht met een dunne plaat. Is kast B smaller dan 500 mm, dan meldt de app dat als aandachtspunt.

Bovenaan in Hoekkast kies je bij Hoek of de hoek Links of Rechts staat, gezien als je voor de rij staat en naar de muur kijkt; een klein bovenaanzicht in de knop laat het zien. Bij Rechts is de hoekkast het spiegelbeeld: dezelfde onderdelen in dezelfde maten, maar de korte wand en de verborgen uittrek zitten rechts en de uittrek schuift naar links uit de hoek. De tekeningen en de bouwhandleiding volgen, met de woorden links en rechts omgewisseld. In een kastenrij spiegelt de hele wand, na een vraag: de hoek komt rechts, de kasten in de rij staan links ervan en de kasten om de hoek langs de rechter korte muur; de kasten zelf, met hun deuren en laden, veranderen niet. Staat er een hoek met rolwagen in de rij, dan blijft de hoek links. Daaronder staat wat er in de uittrekken komt. Bij Verborgen uittrek kies je Legborden (0 tot 4) of Laden (1 tot 4); het voorbeeld heeft drie laden. Laden zijn in dit deel het handigst: zodra de verborgen uittrek uit de hoek staat, trek je een lade naar je toe en hoef je niet achter in de kast te kijken. Elke lade loopt op een paar kogelgeleiders tegen de binnenkant van het front en de achterkant van de verborgen uittrek, en de zaaglijst, Wat heb ik nodig en de bouwhandleiding rekenen ze mee. Kies je meer laden dan er in de hoogte passen, dan meldt de app dat; kies dan minder laden of maak de kast hoger. Bij legborden kan er met Schot (In het midden) ook een schot in het midden van de verborgen uittrek: dan zijn er twee vakken naast elkaar en wordt elk legbord twee halve legborden, aan de kant van het schot op deuvels. Met Voorste uittrek, legborden stel je het aantal legborden in de voorste uittrek in (0 tot 4). Hetzelfde kan direct in de tekening of in 3D: tik op de verborgen uittrek en het palet toont legborden of laden met het aantal (en bij legborden + Schot), tik op de voorste uittrek en je kiest het aantal legborden; Meer in groep Hoekkast klapt de groep open. Het vak van de kast zelf deel je niet in; een tik op de korte wand of de romp zegt waar de maten vandaan komen.

Ook in Hoekkast geef je de maten van de buurkasten op, elk met Korpusdiepte (zonder het opgezette front, vanaf de muur gemeten) en Frontdikte. Bij Buurkast ervoor (haaks) bepalen ze de korte wand: korpusdiepte plus front plus 50 mm. Zo blijft er tussen het front van kast B en de voorste uittrek 50 mm vrij voor een greep, en wordt A net zoveel breder of smaller. Tot een korpusdiepte van ongeveer 500 mm schuift de verborgen uittrek naar de muur; bij een diepere buurkast wordt hij langer in zijn trekrichting en de voorste uittrek breder, in stappen van 50 mm. Op de korte wand komt van buiten een lijst van 50 mm over de hele hoogte, met zijn voorkant gelijk met het korpus van kast B; B staat met zijn zijwand tegen die lijst, zodat zijn deur of lade vrij opengaat. Het front van Buurkast ernaast (in de lijn) bepaalt de dikte van de korte wand en van het front van de voorste uittrek, zodat alle fronten in één vlak liggen. De korpusdiepte rechts bepaalt de diepte van A, zodat de fronten in één lijn liggen; de voorste uittrek komt na het uittrekken dan altijd 50 mm voorbij die kast voordat hij opzij schuift, en de grepen van de buurkasten hoeven niet te verspringen. De hoekkast schaalt mee: bij buurkasten van bijvoorbeeld 400 mm diep worden A 400 mm diep, de voorste uittrek 300 mm diep en alle geleiders 350 mm. De verborgen uittrek gebruikt de volle diepte van A, op een paar millimeter na (hier 388 mm), zodat zijn front en de laden erin zo diep worden als het korpus toelaat. Vast blijven minstens 100 mm aan de muurkant naast de verborgen uittrek en uitsteeksels van 95 mm. Wordt de verborgen uittrek breder dan 400 mm, de voorste breder dan 520 mm of worden de geleiders langer dan 600 mm, dan rekent de app met zwaarlastgeleiders (19 mm per kant in plaats van 12,7); onder de buurmaten staat dan een regel die dat zegt, en Wat heb ik nodig noemt ze apart. Langer dan 700 mm heeft de bouwmarkt ze niet: dat meldt de app als aandachtspunt. Onder ongeveer 350 mm worden de uittrekken te klein om iets in te bewaren; dat meldt de app als fout. Onder elk veld staat een i-knop met een bovenaanzicht in de maten van je project.

Een hoekkast kan ook hangen, als bovenkast in de keuken: Hangende hoekkast met kantelladen. Zet in Romp en achterwand Ophangen op Kastophangers, zoals bij elke andere kast; de achterwand gaat dan in een groef 16 mm van de achterkant, de romp loopt tot de muur en de diepte blijft die van de buurkast rechts, zodat de fronten in één lijn blijven. Kast B, haaks ervoor, hangt vanzelf mee (en stopt met hangen als de hoekkast stopt); zijn werkelijke diepte blijft gelijk. Hangt de hoekkast en staan er laden in de verborgen uittrek, dan staat in Hoekkast onder Aantal laden ook Kantelt bij uittrekken, en in het palet van de verborgen uittrek Laden kantelen. Met Ja kantelen de laden net als elke andere kantellade: lat en blokje naast de geleider maken de bak smaller, de geleider is de langste die past en de bak korter, zodat het draaipunt helemaal uit voor de uittrek ligt; staan er meer laden boven elkaar, dan kiest de app de bakhoogte met de meeste inhoud waarbij ze samen gekanteld vrij blijven. Een regel onder de keuze noemt de maten. Is de uittrek te ondiep of te laag voor het mechanisme, dan meldt de app dat, met als uitweg minder laden. In 3D schuiven de laden eerst uit en kantelen dan, van onder naar boven; raken ze elkaar, dan zie je dat als botsing. De zaaglijst krijgt per lade kantellatten en schakels, onder de onderste lade twee klosjes en onder de andere draaglatten; Wat heb ik nodig noemt de kastophangers en de rail in plaats van muurankers, plus staafjes, bouten en epoxy. De bouwhandleiding hangt eerst de lege romp op en zet dan de hoek erin, met stappen voor de draaglatten en de kantellatten.

Een hoekkast kan ook op een sokkel staan, als onderkast in de keuken: Hoekkast als keukenonderkast op een sokkel. Vul bij de hoekkast Sokkel in, zoals bij elke andere kast; de hoogte van de kast is dan de romp plus de sokkel, en de romp blijft tussen 400 en 1000 mm. Terugligging, Sokkelconstructie en Sokkelopbouw werken zoals altijd. De sokkel volgt de hoek: de plint loopt langs de voorkant van de hoekkast, en een hoekstuk (Sokkel hoekstuk in de zaaglijst) trekt hem haaks door tot de zijwand van kast B, in lijn met de plint van B (een stompe hoek, zoals in een gewone keuken). De verborgen en de voorste uittrek lopen boven de bodem van de kast, dus over de plint heen; onder de hoek hoeft niets vrij te blijven. Staan kast B of de kast rechts op een andere sokkel, met een andere hoogte of een plint die verder terugligt, dan meldt de tool dat de plint in de hoek niet aansluit, met een knop die ze op de sokkel en de hoogte van de hoekkast zet. In de bouwhandleiding komt het hoekstuk als laatste stap van de hoek: Sokkel: hoekstuk tot buurkast B.

Een andere oplossing voor de hoek is Hoekkast met rolwagen, in de galerij onder Werkplaats en garage. In de hoek staat een kast met langs elke muur een driehoekige uittrek, en daartussen rijdt een wagen op wielen over de diagonaal de hoek in. Rij je de wagen eruit, dan trek je elke driehoek naar voren uit, met de open kant naar de buurkast. Open de driehoeken één voor één: samen raken ze elkaar voor de hoek. Bovenop ligt een raamwerk met een werkblad van twee lagen. In het paneel staat bij deze kast Hoek met rolwagen met Breedte wagen, Plaatdikte wagen, Plaatdikte laden, met een lade opzij in de wagen ook Front laden opzij, Legborden per driehoek, Wielen (2 zwenk + 2 bok of 4 zwenk) en Raamwerk bovenin: Latten (massief, op de afkortlijst) of Stroken plaat (uit de kastplaat, in de zaaglijst). Onder Romp en achterwand staat alleen Sokkel. Breedte en diepte liggen vast: dat is de lengte van de hoek langs elke muur, en die volgt uit de wagen en de kasten ernaast. De diepte zonder front en de frontdikte neemt de hoek over van de kasten ernaast. De tekening heeft twee tabbladen: Wagen met het zijaanzicht van de wagen, waarin je hem indeelt, en Hoek met de vooraanzichten van beide kanten en het bovenaanzicht. Open alles in 3D rijdt de wagen uit en opent een driehoek. De bouwhandleiding begint met een overzicht en uitleg over pocket holes, en gaat dan stap voor stap: A de kast met het raamwerk en het werkblad, B de driehoeken, C de wagen. Bij elk boorplan, en bij een deel dat los op de werkbank ligt, staat een kleine tekening van de hoek met dat deel ingevuld. In het zaagschema staan de schuine delen met hun echte vorm; gelijke driehoeken komen twee aan twee uit één stuk, in de onderdelenlijst met het label “2 uit 1”.

De wagen deel je in zoals een kast, in het tabblad Wagen: links de punt achterin, rechts de voorkant. Tik op een vak en kies in het palet de inhoud: Open, Legborden of Laden, met het aantal. Laden in het vak voorin trek je Naar voren uit, schuin uit de hoek, terwijl de wagen blijft staan; laden verderop gaan Opzij, naar links of naar rechts, en die pak je als de wagen eruit is. Bij laden kies je de Verdeling van de hoogtes, zoals bij een gewone kast. Met + Plank en + Schot deel je een vak verder in; bij Je kijkt naar de kies je of je naar de linker- of de rechterkant kijkt. Het palet zegt welke kogelgeleider past. Een wagen uit een ouder project heeft nog de vaste indeling met legborden aan twee kanten; met Wagen indelen in het palet deel je hem in. In 3D schuift een tik op een ladefront die lade uit, en rijdt een tik op de lat bovenaan het front de wagen uit. Wat heb ik nodig noemt de geleiders van de driehoeken en van elke lade, de plankdragers, de grepen, de wielen en de schroeven van het raamwerk.

Hangt er boven deze hoek een hoekkast met verborgen uittrek? Zet dan in de groep Hoek met rolwagen Hoekkast met verborgen uittrek erboven op Ja. De app zet die hoekkast met zijn haakse buurkast vooraan in de bovenrij: twee echte kasten, met hun eigen zaaglijst en bouwhandleiding, die je net als elke kast aanpast. De hoek moet daarvoor helemaal links in de onderrij staan; anders staat Ja uit, met de reden eronder. Hangen er al bovenkasten, dan vraagt de app eerst, want die schuiven op. De app rekent uit hoe lang de hoekkast erboven is. Steekt hij rechts verder uit dan de hoek, dan komt er rechts een opvulstuk met vier klosjes tussen de hoek en de buurkast, zodat boven en onder op één lijn eindigen; het werkblad loopt erover door, en het staat in de zaaglijst en de bouwhandleiding. Pas je de hoekkast erboven aan, dan rekent het opvulstuk mee. In plaats van het opvulstuk kan er een smalle kast komen: Rechts: smalle apothekerskast (100 mm) (als er een apothekersuittrek van minstens 100 mm in past) of Rechts: kast met legplanken (100 mm) (vanaf 150 mm binnen). Die knoppen staan direct onder de zin over rechts; de kast heet naar de hoek (bij hoek A: A1, de tweede A2), zodat de andere kasten hun letter houden, het werkblad van de hoek loopt erover door, de kast volgt de lengte van de hoekkast erboven, en Rechts: terug naar opvulstuk zet het opvulstuk terug; is het verschil kleiner dan 20 mm, dan komt er geen opvulstuk en zegt de app hoeveel de hangkasten minder of meer diep moeten. Is de hoekkast erboven juist korter dan de hoek, dan blijft boven rechts naast hem een gat tot boven het eind van de hoek; de knop Opvulstuk boven (100 mm) zet daar een opvulstuk in de bovenrij (boven de 150 mm wordt het een open plek), en past er een apothekersuittrek van minstens 100 mm in, dan zet Smalle apothekerskast (100 mm) er een smalle hangende apothekerskast, zodat boven en onder op één lijn eindigen. Aan de korte muur loopt de buurkast erboven standaard door tot waar de hoek eronder ophoudt; zijn dikte volgt de hoekkast. De diepte stel je bij die buurkast zelf in, bijvoorbeeld 500 mm voor een werkplaats; het linkerbeen van de hoekkast gaat mee. Wordt de hoekkast minder diep (het rechterbeen), dan wordt de buurkast breder, zodat hij gelijk blijft eindigen met de buitenkant van de hoek eronder. Een eigen breedte blijft staan, minstens 500 mm voor de verborgen uittrek; houdt hij daardoor vóór de buitenkant van de hoek op, dan zegt de app hoeveel, via Herstel met een voorvertoning van Laten meegaan (7), daarna Toepassen. Naar kast 18 mm: diepte per been brengt je naar de hoekkast en klapt daar de groep Hoekkast open: daar stel je de diepte van elk been (links en rechts) in. Hangt er rechts naast de hoekkast een bovenkast, of staat daar een hoge kast die tot in de hoogte van de hoekkast reikt, dan volgt het rechterbeen zijn diepte en staat dat veld op slot. Bij een dieper rechterbeen blijft de buurkast erboven minstens 500 mm breed en steekt hij voorbij de hoek eronder. Dan komt er onder net zo een opvulstuk links, zodat de kast langs de korte muur begint waar de buurkast erboven eindigt; staat daar geen kast, dan sluit een afdekzijde de kant af. Ook daar kan een smalle kast in plaats van het opvulstuk: Links: smalle apothekerskast (100 mm) of Links: kast met legplanken (100 mm), onder de zin over links. Die kast staat tegen de hoek, een kast langs de korte muur komt erachter, en hij volgt de breedte van de buurkast erboven; Links: terug naar opvulstuk zet het opvulstuk terug. Is het verschil kleiner dan 20 mm, dan meldt de app het, met een knop die de buurkast zo breed maakt dat hij gelijk eindigt met de onderkast eronder; Nee haalt beide kasten na een vraag weer weg. Een ouder project met alleen de maten van de hangkast krijgt de knop Maak de hangkast erboven als echte kast; het opvulstuk blijft dan gelijk. Het voorbeeld Hoekkasten boven elkaar in de galerij laat het geheel zien.

Het demoproject bij je eerste bezoek

Open je de tool voor het eerst, dan staat er al een project klaar met het merkje Voorbeeld. Voorbeeldproject, zo zie je hoe het werkt. Zo zie je meteen hoe een ingevuld scherm eruitziet in plaats van een leeg formulier.

Met Vervang door mijn eigen onderdelen gooi je het weg en begin je met je eigen onderdelen. Verander je er iets aan, dan wordt het vanzelf van jou: Dit is nu jouw project. Het demoproject wordt pas bewaard als je er echt iets mee doet.

Voeg je een eigen onderdeel toe terwijl de voorbeeldonderdelen er nog staan, dan haalt de tool die weg: Voorbeeldonderdelen weggehaald. Wilde je het voorbeeld juist aanvullen, dan zet Ongedaan maken ze terug. Kies je alleen een eigen plaat, dan blijven ze staan en biedt de tool het aan: in de melding via Herstel met een voorvertoning van Voorbeeld weghalen als ze niet meer passen, anders boven de lijst met Weghalen. Een voorbeeldonderdeel dat je zelf aanpast, is vanaf dan van jou en blijft altijd staan.
